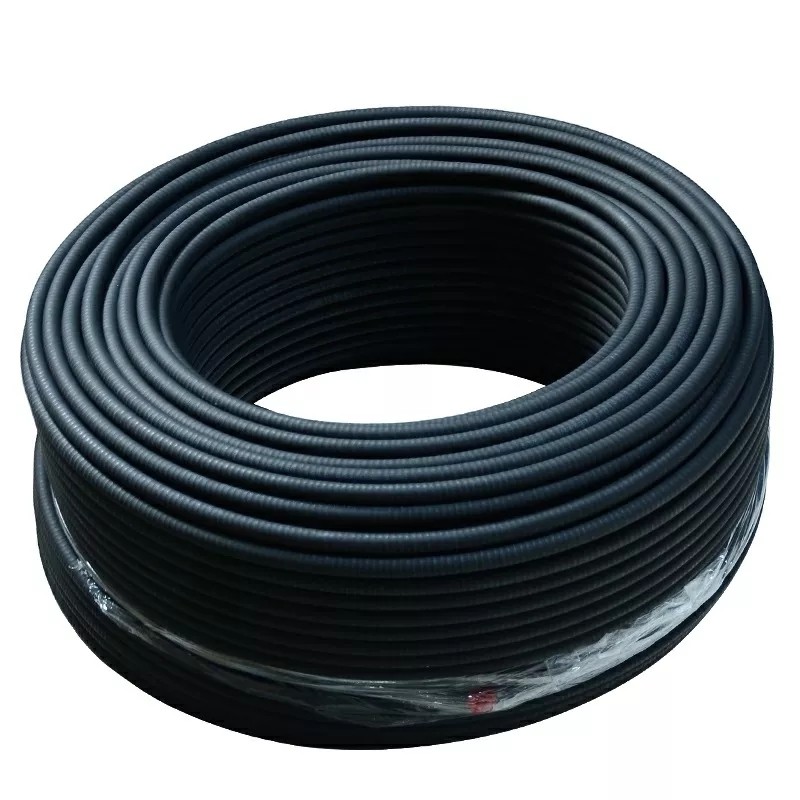

Heliax écument conducteur électrique diélectrique de câble coaxial de liaison de propulseur de signal

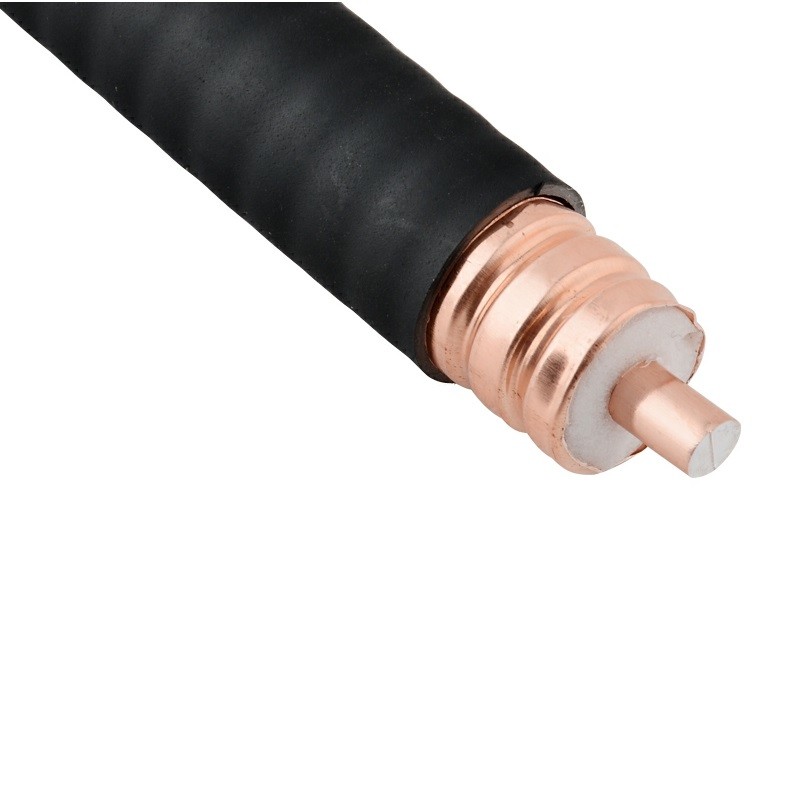

1/2 Heliax écument conducteur électrique diélectrique le câble que coaxial de liaison comporte des 5 dans le rayon de cintrage qui empêche le vrillement. Ce câble coaxial de liaison a un conducteur externe de cuivre ondulé annulaire et un conducteur central en aluminium habillé de cuivre. La capacité maximum de fréquence est 8,8 gigahertz.
Spectification
|
Article
|
Matériel
|
Diamenter (millimètres)
|
|
Conducteur intérieur
|
Fil en aluminium plaqué de cuivre
|
4,8
|
|
Diélectrique
|
Polyéthylène physique de mousse
|
12,3
|
|
Conducteur externe
|
Tube de cuivre ondulé
|
13,8
|
|
Veste
|
PE noir
|
15,7
|
|
Caractéristiques électriques
|
|
Capacité (pF/M)
|
|
76
|
|
Impédance (ohm)
|
|
50
|
|
Vitesse de la propagation (%)
|
|
88
|
|
Puissance nominale maximale (kilowatts)
|
|
40
|
|
Tension de crête de rf (kilovolts)
|
|
1,6
|
|
Résistance d'isolation (MΩ.km)
|
|
>5000
|
|
Fréquence de coupure (gigahertz)
|
|
8,8
|
|
Tension d'isolation (kilovolts)
|
|
6
|
|
Conducteur intérieur DC Resistance (Ω/km)
|
|
1,48
|
|
Conducteur externe DC Resistance (Ω/km)
|
|
1,90
|
|
Étincelle de veste (kilovolts)
|
|
8,0
|
|
Protégeant l'efficacité (DB)
|
|
>120
|
|
VSWR≤ (loss≥dB de retour)
|
|
0.005-3GHz
|
|
1,15 (23)
|
|
0.8-1.0GHz
|
|
1,10 (26)
|
|
1.7-2.0GHz
|
|
1,10 (26)
|
|
2.0-2.4GHz
|
|
1,10 (26)
|
|
Caractéristiques mécaniques et environnementales
|
|
Rayon de cintrage de Min. Single (millimètres)
|
|
50
|
|
Rayon de cintrage de Min. Repeated (millimètres)
|
|
125
|
|
No. de courbures
|
|
15
|
|
Le mobile s'appliquent (les millimètres)
|
|
350
|
|
Moment de flexion (N.m)
|
|
5,0
|
|
Résistance à la traction (kilogrammes)
|
|
110
|
|
Temp de stockage (℃)
|
|
-55 à +85
|
|
Temp d'installation (℃)
|
|
-40 à +60
|
|
Temp de fonctionnement (℃)
|
|
-55 à +85
|
|
Atténuation (VSWR1.0, temp de câble. 20℃) et puissance moyenne (VSWR 1,0, temp ambiant. 40℃)
|
|
Fréquence (mégahertz)
|
Atténuation (≯dB/100m)
|
Puissance moyenne (kilowatts)
|
|
100
|
2,15
|
3,94
|
|
200
|
3,08
|
2,75
|
|
450
|
4,70
|
1,80
|
|
800
|
6,35
|
1,33
|
|
900
|
6,75
|
1,25
|
|
1000
|
7,20
|
1,18
|
|
1500
|
9,05
|
0,95
|
|
1800
|
9,90
|
0,86
|
|
2000
|
10,50
|
0,81
|
|
2200
|
11,10
|
0,77
|
|
2400
|
11,60
|
0,75
|
|
2500
|
11,95
|
0,73
|
|
3000
|
13,20
|
0,65
|
