Rapport sur l'amélioration de la couverture par téléphone cellulaire dans les tunnels

Rapport sur l'amélioration de la couverture par téléphone cellulaire dans les tunnels

一、Description du champ

Le tronçon de tunnel (1,4 km) a amélioré la couverture mobile.

La topologie de la conception du schéma de système est la suivante:

Vérifiez le site de la galerie de tuyauterie et la situation réelle de l'installation et de la mise en œuvre comme suit:

Il n'y a pas de pare-feu ou de porte d'incendie au milieu du couloir de 1,4 km de l'entrée nord du tunnel à l'entrée sud du tunnel, et tout le passage est très droit.

L'antenne extérieure est orientée vers le sud.

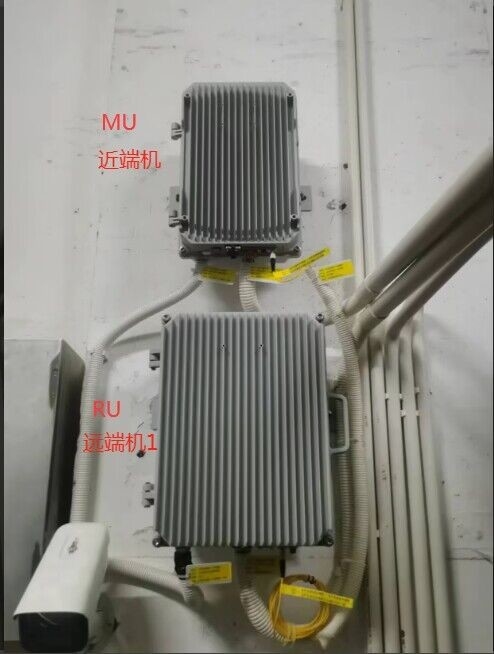

Le répéteur MU est situé à la tête de la galerie de tuyauterie de l'entrée nord, dans la même position que le répéteur RU 1. Le répéteur RU 2 est situé à l'arrière du corridor de tuyauterie de 1,4 km.

La répartition intérieure des deux répéteurs RU est la même, il y a une ligne d'alimentation principale des deux sections au milieu,À environ 70 mètres l'un de l'autre, une antenne intérieure est couplée pour couvrir le signal au milieu du canalComme indiqué sur l'image ci-dessous:

Cette image peut être double-cliquée pour l'agrandir.

二、Ajuster et tester

Les répéteurs MU et RU 1 sont connectés aux câbles intérieurs et extérieurs.et la fibre optique et les câbles d'alimentation sont connectés,le répéteur RU 2 n'est pas connecté à la fibre optique et n'est pas alimenté.Par conséquent, vous ne pouvez effectuer que la mise en service de l'ordinateur supérieur sur le répéteur MU et RU 1 et tester le signal de couverture.

三、Instructions de rectification

1、La fibre optique entre le répéteur 1 et le répéteur 2 de la RU doit être reliée par un connecteur de queue rond noir (FC/UPC).

2、L'alimentation du répéteur 2 de la RU doit être correctement installée.

3Tournez l'antenne extérieure à 90 degrés vers l'est, vers la station de base.

Le signal source transmis directement depuis la station de base peut être obtenu par ce réglage et le signal d'entrée et de sortie de travail de l'équipement peut être amélioré de plus de 5 dB.

4、Régler la position du répéteur de l'EES ((très important)

À l'heure actuelle, les deux répéteurs RU sont aux deux extrémités du corridor de tuyauterie de 1,4 km, et les lignes d'alimentation intérieures de chaque répéteur RU sont supérieures à 600 mètres, selon les paramètres de perte de câble coaxial 50-12,la perte de ligne de 600 mètres atteint 60 dBm (1000 puissance), et la perte de ligne de 300 mètres est de 30 dBm, soit 1 watt.

Méthode de rectification: les deux répétiteurs RU sont déplacés vers la partie centrale de chaque ligne d'alimentation intérieure,et les deux répéteurs RU sont déplacés vers la partie centrale de l'antenne originale ANT5 et ANT6 dans la salle d'équipement. La sortie de l'équipement adopte un séparateur à cavité à deux puissances pour produire des signaux respectivement sur les côtés gauche et droit.Les huit coupleurs doivent changer la direction d'origine et changer les ports d'entrée et de sortie.

Double-cliquez sur l'image pour l'agrandir

Voir le tableau ci-dessous:

5、Réglage des paramètres du coupleur

En raison de la situation de l'échelle de construction sur le chantier, nous ne voyons l'accouplement 10DB qu'après avoir monté le pont à la première position de l'antenne ATN1 du répéteur de la RU 2,et l'hôte à proximité devrait utiliser un coupleur avec une grande valeur pour assurer que la force du signal de chaque port de travail de l'antenne distribuée vers le bas est équilibrée, plutôt que la situation proche de la force et de la faiblesse.

Première sortie de l'hôte est une cavité de deux diviseur de puissance, divisé en deux lignes principales, la ligne principale de près à loin chaque sens des 4 couples devraient être utilisés 20DB, 15DB, 10DB et 5DB,4 couples de valeur de grande à petite utilisation.
