Plan de couverture du signal pour l'hôtel

June 14, 2024

Temps: du 15 au 11 novembre.20, 2019

Adresse: FM002 Youth Hostel, ville de Shenzhen

Exigences: amplification des signaux d'appel et de données de tous les réseaux.

FM002 Youth Hostel et FM148 Youth Hostel appartiennent à la même chaîne de condominiums.et sont des maisons typiques dans un village urbain.

La force du signal dans les rues est très bonne, mais comme la distance entre le bâtiment et le bâtiment est trop étroite, le signal ne peut pas pénétrer bien à l'intérieur.Le téléphone est déconnecté dans les couloirs et les chambres du 1er au 5e étage..

Les ruelles étroites, les maisons fermées et les structures de décoration scellées à l'intérieur, peu importe à quel point le signal est bon à l'extérieur de la rue, entre à l'intérieur, il est devenu hors ligne.En plus du 6ème étage supérieurLe 1er-5ème étage est devenu un état déconnecté du monde.

1. Enquête sur les sources de signaux

Le signal au sommet de l'immeuble est en fait très bon, et le 6ème étage de l'auberge de jeunesse n'a pas besoin d'être couvert par des signaux, mais du 1er étage au 5ème étage.et l'antenne de la station de base de l'opérateur peut être vu non loin du toit.

La force du signal des trois principaux opérateurs est la suivante:

D'après les données ci-dessus, on peut voir que la source de signal des trois principaux opérateurs sur le toit de l'auberge de jeunesse est très bonne.Prendre la source sur le toit du bâtiment et couvrir la salle de signal séparément, vous pouvez résoudre le problème des signaux au 1er-5ème étage.

2.Planification du projet

2.1 Combinaison de fréquences de l'appareil comme ci-dessous

Chine Appels mobiles + Internet: 900 MHz + 2600 MHz

China Unicom appelant + Internet: 2100 MHz + 1800 MHz

China Telecom appel + Internet: 800 MHz + 1800 MHz

Par conséquent, un amplificateur à 5 bandes serait sélectionné pour répondre aux exigences: 800+900+1800+2100+2600MHz.

2.2 Distribution des antennes à l'intérieur

En fonction des exigences du client et de la disposition, 4 antennes intérieures seraient réparties au 1er étage et 7 antennes intérieures au 2e au 5e étage.répartis uniformément dans l'allée.

Étant donné que le signal de l'antenne dans l'allée doit couvrir la pièce à travers le mur, la force du signal à l'extrémité de chaque antenne n'est pas inférieure à + 5 dB.deux amplificateurs de haute puissance avec une sortie de 27 dBmLes images de topologie sont les suivantes:

La construction du câblage au sol est indiquée ci-dessous,

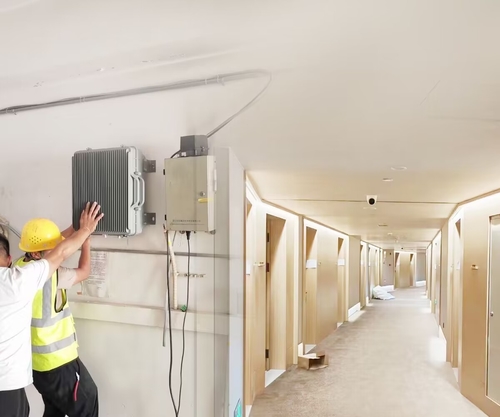

3.Construction

Grâce à l'étude préliminaire et à la communication de l'ensemble du projet en place, la mise en œuvre du projet a été très fluide et rapide.

4.Acceptation du projet

Les cinq fréquences peuvent atteindre leur pleine puissance de sortie, après le branchement, l'appartement entier a atteint une couverture complète du signal de téléphone portable Netcom,et chaque pièce et chaque coin peut obtenir une bonne expérience d'Internet et d'appel.

D'après la valeur de sortie sur l'écran, la puissance de sortie de cinq fréquences atteint tous un plein +27 dBm, ce qui pourrait entièrement répondre aux demandes.

Test précis de la force du signal et de la vitesse du réseau.

La force du signal d'appel et la vitesse d'Internet peuvent obtenir des résultats de haute qualité.

ATNJ répéteur de signal mobile.pdf

5.Résumé

En tant que couverture du signal de téléphone mobile d'un immeuble de type appartement, l'équipement Netcom à haute puissance à cinq fréquences est sans aucun doute la meilleure solution de sélection d'équipement.

1: Fréquences complètes. Le FDD-1800MHz n'est pas utilisé pour résoudre tous les opérateurs du signal 4G, mais pour utiliser une fréquence exacte afin d'éviter la situation où certains téléphones pourraient recevoir le signal 4G mais d'autres non.China Mobile 4G doit utiliser la bande de fréquences standard TDD pour assurer la compatibilité des différentes puces de bande de base des téléphones mobiles Apple et des téléphones mobiles Android, afin de répondre aux besoins réels des clients en signaux 4G;

2La puissance de sortie de 27 dBm est sans aucun doute meilleure pour répondre aux besoins de distribution d'antennes intérieures.Un seul appareil peut répondre aux besoins de sortie de 12 à 20 antennes intérieures (selon l'environnement du champ);

3Même lorsque le signal de l'environnement extérieur et le signal de la source ne sont pas bons, le signal de sortie peut être conduit à l'état de sortie optimal de + 27 dBm.maintenir un signal Internet d'appel stable et à haut débit.
