Adresse : Tomorrow club, ville de Jiangmen, province du Guangdong
Exigences : Couverture des appels et des signaux de données de tous les réseaux

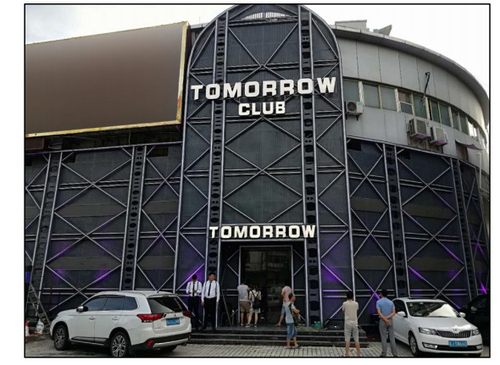

Tomorrow Club est un bar nouvellement décoré.Le bar est luxueusement décoré et les murs extérieurs sont décorés de plaques d'acier, ce qui rend les signaux de téléphonie mobile à l'intérieur du bar, qu'il s'agisse de communications China Mobile, China Unicom ou China Telecom, les signaux d'appel et Internet sont très pauvres, même c'est un très difficile d'envoyer ou de recevoir des messages pour wechat.
La rénovation du bar est terminée et l'ouverture est imminente.Il est imminent de résoudre le problème du signal de téléphonie mobile à trois réseaux à l'intérieur du bar.Étant donné que la zone intérieure de l'ensemble du hall du bar est d'environ 500 mètres carrés, un équipement à 8 bandes est utilisé pour les clients et deux antennes de plafond sont promues comme solution de couverture du hall.
L'avantage d'utiliser cette solution est le suivant : l'appel basse fréquence China Mobile GSM900 et l'appel haute fréquence DCS1800, l'appel China Telecom CDMA800 et l'appel China Unicom 3G WCDMA2100 sont amplifiés et couverts pour résoudre efficacement les besoins et les problèmes des appels à trois réseaux.
Dans le même temps, les signaux d'accès Internet 4G FDD-LTE1800M de China Unicom et China Telecom, ainsi que les bandes de fréquences Internet mobiles 4G chinoises D, E et F ont été automatiquement verrouillés, qui ont été efficacement amplifiés pour résoudre les besoins et les problèmes de ces trois réseaux.
En outre, le plus grand avantage de ce booster tout réseau à 8 bandes est que peu importe le moment où l'opérateur ajuste ces stations de base, cela n'affectera pas l'expérience d'appel à trois réseaux et de données à trois réseaux de l'utilisateur, car toutes les bandes de fréquences existantes sont tous couverts.
Le schéma conçu est illustré dans la figure suivante,
Utilisez deux antennes LPDA pour recevoir sans fil.L'une est de recevoir et de transmettre CDMA800M, GSM900M, DCS1800M et WCDMA2100, et l'autre antenne est de recevoir et de transmettre FDD-LTE 1800M et TDD-LTE1900M / TDD-LTE2300M / TDD-LTE2600M (le signal à trois voies D, E et Les bandes F pour la 4G mobile sont automatiquement sélectionnées par l'appareil).
Construction du câblage :
Une fois la construction terminée, vérifiez que les intensités du signal du premier canal sont indiquées ci-dessous :
Le premier canal a une pleine puissance de sortie autour de +17dbm.
Les intensités du signal du deuxième canal sont indiquées ci-dessous :
4G FDD-LTE1800M de China Unicom et Telecom a une pleine puissance de sortie dans le deuxième canal : +17dBm.
Le canal 4G mobile verrouille automatiquement la bande F TDD-LTE1900M avec la meilleure puissance de signal + 17 dBm de sortie pleine puissance.
Dans l'état de fonctionnement normal de chaque bande de fréquence de l'équipement, le test de puissance du signal de chaque bande de fréquence dans le hall est le suivant :
La puissance du signal des trois principaux opérateurs, qu'il s'agisse d'un signal d'appel ou d'un signal de données, a atteint la barre maximale.De plus, lorsque de nombreuses personnes testent le signal d'appel et de données en même temps dans la barre, la force du signal reste stable pour répondre aux demandes.
Le test de points du signal China Mobile et China Unicom a été effectué, il montre que la couverture du signal et la puissance du signal sont équilibrées.Comme indiqué ci-dessous,
Résumé:
En cas d'utilisation d'un amplificateur de réseau complet à 8 bandes, il n'est pas nécessaire de prendre en compte la fréquence de travail, car toutes les fréquences des opérateurs de signal sont incluses.Par conséquent, lors de la conception du plan de construction, nous devons uniquement tenir compte de la zone de couverture, de la portée et de l'antenne requise et de la longueur des câbles.
Il est préférable d'installer deux antennes extérieures LPDA dans une position à l'envers, pointant vers des directions différentes, de sorte que les six ensembles de valeurs sur l'écran de l'appareil fonctionnent tous à la valeur de sortie maximale.
