Cas de couverture du signal AMR

2022-04-08
 Latest company case about Cas de couverture du signal AMR
Temps : May.10 à May.11, 2019
Adresse : Manoir de centre d'investissement, secteur de Pingshan, ville de Shenzhen
Conditions : Couverture de signal d'Amr (Amr : lecture de compteur automatique)
dernière affaire concernant Cas de couverture du signal AMR  0

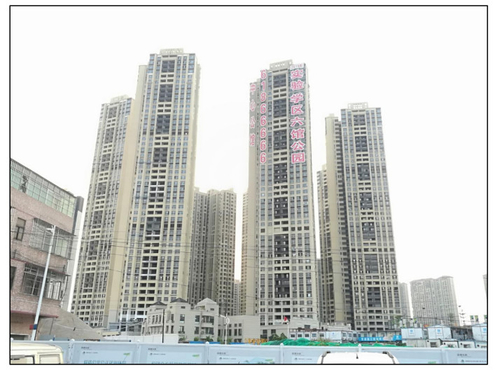

Le manoir de centre d'investissement est situé dans la rue de Pingshan, Shenzhen, et il est près d'être de finition. Des systèmes d'équipement d'alimentation ont été installés sur le deuxième plancher négatif des cinq bâtiments. Puisque le secteur est un bâtiment developpé récemment, l'équipement et les signaux des opérateurs de signal n'ont pas été bien couverts dans le secteur, et il n'y a aucun signal dans le parking souterrain.

dernière affaire concernant Cas de couverture du signal AMR  1

Les cinq secteurs sur le deuxième plancher négatif sont équipement d'alimentation, et la communication de lecture de compteur utilise des modules de communication de China Mobile 4G, ainsi nous devons couvrir les signaux 4G mobiles dans les cinq secteurs dans la figure ci-dessous.
dernière affaire concernant Cas de couverture du signal AMR  2
dernière affaire concernant Cas de couverture du signal AMR  3

1. enquête de signal

Dans le secteur des premiers et deuxièmes étages sur le rez-de-chaussée du bâtiment, tous les signaux 4G mobiles détectés sont dans la bande 1900Mhz. La force du signal RSRP est environ -90, qui peut rencontrer la force d'acquisition de la source.
dernière affaire concernant Cas de couverture du signal AMR  4
plan 2.Device

1 dispositif de、
Seulement 4G mobile est nécessaire, et la bande de 1900M peut satisfaire la demande. Par conséquent, dans ce scénario d'application de client, une bande mobile simple de 4G F est employée, et l'amplificateur de signal de 1900M peut être augmenté. Cette fois, un dispositif 4G mobile de haute puissance est utilisé, avec un gain de 80dB et une puissance de sortie de 27dBm.
dernière affaire concernant Cas de couverture du signal AMR  5

construction de câblage de 2、
Puisque les salles de puissance des cinq bâtiments sont sur le deuxième plancher négatif, et la distance entre chaque bâtiment est très loin, nous utilisons un dispositif pour transmettre le signal à chacun par conséquent, un dispositif est habitués sous chaque bâtiment à pousser les antennes multiples de plafond dans plusieurs salles pour la couverture de signal.
dernière affaire concernant Cas de couverture du signal AMR  6
Il y a 2-4 salles de distribution d'énergie au-dessous de chaque bâtiment, et les diviseurs et les coupleurs utilisés au milieu sont légèrement différents. Mais indépendamment de l'augmentation ou de la diminution de 1-2 antennes de plafond, la sortie mesurée peut répondre aux besoins de couverture.

dernière affaire concernant Cas de couverture du signal AMR  7
3.Construction
dernière affaire concernant Cas de couverture du signal AMR  8
50-12 le câble est employé en tant que câble extérieur, qui est présenté du premier et des terrasses de second étage à la salle négative de distribution d'énergie de second étage par la salle de distribution bien. Dans le chemin de câbles de la salle de distribution d'énergie, 50-3 conducteurs, diviseurs de puissance et coupleurs sont employés pour assortir l'antenne de plafond de chaque pièce.

4.Testing

Après que la construction soit accomplie, les signaux 4G mobiles des cinq salles régionales de distribution d'énergie ont atteint la pleine grille, et la force du signal est de haute qualité, entre -60dB à -77dB.
dernière affaire concernant Cas de couverture du signal AMR  9
La valeur fonctionnante de l'équipement est également très bonne, et elle est dans la même gamme que la valeur calculée par l'évaluation.
dernière affaire concernant Cas de couverture du signal AMR  10
Des essais précis de données ont été réalisés sur 5 secteurs de pièce, et la salle entière a été bien couverte, et le client a passé le contrôle de réception du bureau de l'électricité le 13 mai.
dernière affaire concernant Cas de couverture du signal AMR  11
Conclusion :

Pour la couverture de signal d'Amr dans le parking souterrain, la fréquence précise et l'opérateur de signal sont exigés avant le plan. Il est très facile de résoudre et réaliser l'effet en mesurant la longueur et la perte de la ligne de conducteur dans la construction et le plan.
