meilleurs produits

Le radar à réseau de phases est une technologie de radar avancée qui utilise un contrôle électronique pour diriger le faisceau.il peut rapidement scanner et diriger le faisceau sans avoir besoin de rotation mécanique de l'antenne.Ses principales caractéristiques et principes de fonctionnement sont les suivants:   Principe de base: Contrôle de phase:Un grand réseau composé de nombreux petits éléments d'antenne (antennes) est formé.En ajustant la différence de phase des signaux de chaque élément d'antenne, les ondes électromagnétiques sont superposées et renforcées dans une direction spécifique (formation de faisceau),tout en étant annulé dans d'autres directions, permettant une direction électronique du faisceau.   Flexibilité du faisceau:Le faisceau peut changer de direction au niveau des microsecondes, ce qui permet de suivre plusieurs cibles et de scanner rapidement (comme la surveillance simultanée de plusieurs zones).Il peut allouer dynamiquement des ressources de faisceau (par exemple: certains éléments de tableau suivent la cible, tandis que d'autres recherchent de nouvelles cibles).   Le type:   Réseau phasé actif (AESA):Chaque élément de réseau intègre un module émetteur/récepteur indépendant (composant T/R), qui assure une fiabilité élevée et une forte capacité anti-interférence.Applications: avions de combat modernes (comme le F-35), avions d'alerte précoce (comme le Air警-500), systèmes de défense antimissile.   Réglage passif en phase (PESA):En utilisant un seul émetteur et en contrôlant le faisceau par un décalage de phase, cette méthode est rentable mais a une fonctionnalité limitée.Application: Les premiers systèmes radar (comme le radar du S-300 russe).   avantage:   Réaction rapide: La vitesse de commutation du faisceau est beaucoup plus rapide que celle du radar mécanique de balayage.Capacité à effectuer plusieurs tâches: il peut effectuer simultanément des fonctions telles que la recherche, le suivi et la communication.Anti-interférence: les directions d'interférence peuvent être supprimées par nullement adaptatif.Détection furtive: haute sensibilité, capable de détecter les avions furtifs et autres cibles peu observables.   Application typique:   Militaire: guidage de missiles, défense aérienne embarquée (comme le système américain "Aegis"), radar de contrôle de tir embarqué.Civil: radar météorologique (pour la surveillance des intempéries convectives sévères), communication par satellite, contrôle du trafic aérien des aéroports.         Shenzhen ATNJ Communication Technology Co., LTD. est située à Shenzhen, dans la Silicon Valley, en Chine. Engagé dans la recherche et le développement, la production et la vente de radars à réseau phasé actif, plateforme de radio définie par logiciel (SDR), algorithme d'IA personnalisé pour logiciels radio, amplificateur de puissance ultra large bande,Le module RF, les solutions d'optimisation des réseaux de communication et autres produits, est une usine de fabrication professionnelle de recherche et développement sur les équipements radio OEM/ODM.    L'avenir est une ère de développement rapide de l'économie de basse altitude et de l'explosion de l'intelligence artificielle.adhère à l'aspiration initiale, s'engage à fournir aux clients d'excellentes solutions de communication, en fournissant des services OEM et ODM de qualité. Nous adhérons toujours au client, fournissons une gamme complète de services, du conseil produit, à la conception de programmes, au développement sur mesure, à la conception et à la production.Notre objectif est de s'assurer que les clients puissent ressentir nos services professionnels tout en profitant de produits de qualité. Fournir aux clients des produits de communication compétitifs, répondre au développement rapide de la demande du marché, réaliser un développement commun avec les utilisateurs,Nous sommes impatients de travailler avec vous pour créer un avenir meilleur.!

Chers tous :Nous vous invitons cordialement à assister au MWC Doha 2025 au Qatar. En tant qu'événement mondial de premier plan dans l'industrie des communications mobiles, la série MWC a toujours donné le rythme des tendances de l'industrie, rassemblant des leaders d'opinion, des pionniers de l'innovation et des décideurs du monde entier. C'est la première fois que le MWC se tient à Doha, vous offrant une expérience inégalée.Adresse : Doha Exhibition and Convention Center (West-bay, P.O. Box 10600 - Doha, Qatar)Date : 25-26 novembreNUMÉRO DE STAND : G40Le Qatar s'engage à construire une société numérique avancée, et le MWC Doha 2025 est né de cet engagement. L'exposition aidera le Qatar à atteindre son agenda numérique et sa vision nationale pour 2030, à promouvoir la transformation numérique au Moyen-Orient et à renforcer l'influence du Qatar et de la région dans le domaine de l'innovation scientifique et technologique mondiale. Il ne s'agit pas seulement d'une vitrine technologique, mais aussi d'une plateforme importante pour promouvoir la coopération et le progrès de l'industrie.En tant qu'événement mondial majeur dans le domaine des communications mobiles, le MWC Doha réunira des leaders de l'industrie, des décideurs et des innovateurs du monde entier. Ici, vous participerez à des échanges approfondis avec des élites du monde entier, explorerez conjointement les technologies de pointe et les tendances de développement de l'industrie, obtiendrez les dernières dynamiques et informations du marché et débloquerez des opportunités illimitées pour le développement de votre carrière. En même temps, vous aurez l'occasion de découvrir de première main les réalisations de la transformation numérique dans les domaines de l'intelligence artificielle, de la technologie 5G avancée et de la mobilité intelligente, et d'être témoin des progrès rapides de la technologie.Cette exposition vous offre une plateforme unique de communication et de coopération. Vous pouvez établir des liens étroits avec des pairs de l'industrie, élargir votre champ d'activité et rechercher davantage d'opportunités de coopération. Vous pouvez également participer à des discussions approfondies avec des experts de l'industrie, acquérir des connaissances professionnelles et aider votre entreprise à se démarquer dans la concurrence féroce du marché.Nous espérons vous retrouver au MWC Doha 2025 pour inaugurer un nouveau chapitre dans l'industrie des communications mobiles et stimuler ensemble le progrès et le développement de la société numérique !Cordialement, Shenzhen ATNJ Communication Technology Co.,LTD

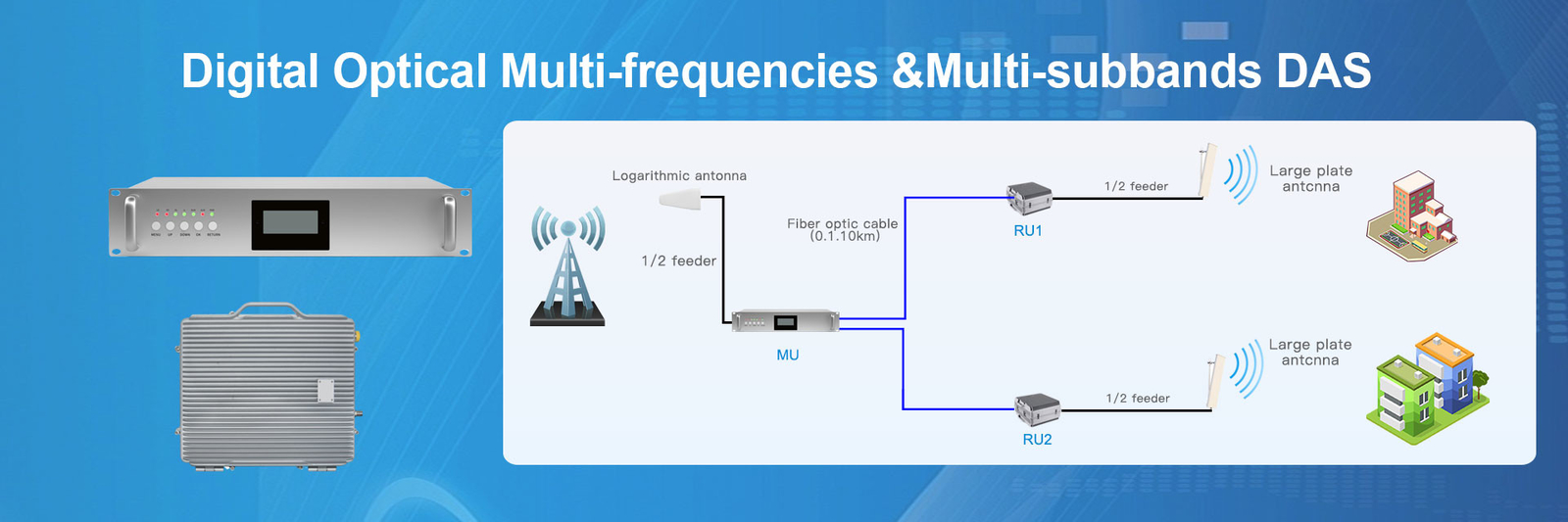

Shenzhen ATNJ Communication Technology Co., Ltd., fondée en 2010, est une entreprise qui intègre la recherche et le développement, la fabrication, les ventes et les services techniques. C'est un fabricant professionnel de produits de radiofréquence (RF) avec une expérience avérée. Les principaux produits comprennent des cartes centrales numériques SDR développées sur mesure, des répéteurs de bande sélective numérique à fibre optique analogique/numérique de la série de puissance LTE/NR (micro, moyen, haut) et des systèmes DAS, des modules de fréquence sans fil, des modules passifs, des systèmes de réseaux publics et privés, et des solutions technologiques pour stations de base. De plus, l'entreprise assure divers services et projets d'exploitation et de maintenance de répéteurs RF et sans fil, des systèmes DAS multi-bandes, multi-sous-bandes, multi-MIMO, le centre de gestion de réseau à distance OAM, et des fournitures pour des projets de couverture de signal intérieur et extérieur.   Nous mettons ici en évidence le service clé qui garantit notre engagement indéfectible : ①. DAS actif : Répéteur hors antenne, répéteur à décalage de fréquence, répéteur à fibre optique et amplificateur en ligne. ②. Module RF actif et pièces en armoire : LNA, PA, émetteur-récepteur optique, sélecteur de canal/bande, changeur de fréquence, bias tee, PSU.  ③. Module RF passif et pièces en armoire : multiplexeur, filtre, combinateur de canal, cavalier semi-rigide/flexible. ④. DAS passif : POI, combinateur multi-bandes, combinateur hybride, séparateur, coupleur, tapper, assemblage de câbles, antenne. ⑤. Développement et solutions personnalisés de cartes centrales SDR (Software Defined Radio). ⑥. Technologie radar à réseau phasé et algorithme logiciel. ⑦. Système ECM. ⑧. Solution de communication critique.  ⑨.  Solution BTS réseau public/privé. Gamme Ce produit est conçu pour les répéteurs à fibre optique dans les systèmes de communication mobile, facilitant la conversion photoélectrique et la transmission des signaux de liaison montante et descendante pour les répéteurs. Spécifications techniques RF Tableau 1. Index RF Spécifications Index Notes Bande de fréquences 800-2700MHz Tles principales bandes de fréquences de test couvrent les spectres 2G/3G/4G actuellement déployés par China Mobile, China Unicom et China Telecom Longueur d'onde optique d'émission 1550±20nm   Longueur d'onde optique de réception 1310±20nm   Étages en cascade 1 prise4   Puissance de sortie optique -3±1dBm Mesure de la puissance optique du port à l'aide d'un wattmètre optique   4dBm±1dBm ‌Vérification de la puissance d'émission laser via le logiciel GUI ‌Perte de lumière de transmission (TXLOL) ≤-3dBm SI (Puissance de sortie laser ≤ -3dBm ±0.2dB) ALORS AFFIRMER "TX_OPD_ALARM" SINON MAINTENIR "ÉTAT DE FONCTIONNEMENT NORMAL" ‌Perte de signal de réception  (RXLOS) ≤-10dBm   Gain de liaison UL:0±2.5dB Connexion directe ou à une seule dérivation   DL:0±2.5dB   Fonction de compensation automatique du gain (AGC) Perte d'insertion de la connexion du module de tête de réseau 1x4≤3dB Compensation de gain asymétrique avec un taux de variation de±2dB ‌Platitude en bande 824~835MHz,869~880MHz,890~915MHz,935~960MHz,1710~1785MHz,1805~1880MHz,1880~1920MHz,1920~1980MHz,2110~2170MHz,2320~2370MHz≤1dB 2515~2675MHz≤2dB   VSWR ≤1.5   Composante harmonique de second ordre 890MHz entrée-13dBm,1780MHz sortie≤-80dBm   Intermodulation UL:≤-55dBc,(-8dBm entrée/2CH)Puissance d'entrée totale-5dBm,par porteuse est8dBm Test 1:‌Tests Near/Far End 1+1 @ Espacement de 600kHz ; (Résultats finaux soumis aux données de test de votre entreprise)   DL:≤-60dBc(-3dBm entrée/2CH)Puissance d'entrée totale0dBm,par porteuse est3dBm   Niveau de bruit UL ≤-130dBm/Hz GAIN DE LIAISON=0dB,‌Configuration de test : Connexion en cascade 1:1 (Compensation AGC activée)(Résultats finaux soumis aux données de test de votre entreprise)   DL ≤-125dBm/Hz   Isolation RF ≥50dB   Délai ≤100ns   Plage de réglage du gain ≥15dB Liaison montante MU Taille du pas de gain 1dB Liaison montante MU ‌Erreur de réglage du gain 0～15 erreur≤1dB； Liaison montante MU Température de fonctionnement -20～70℃   Alimentation DC+9V~+12V,Consommation d'énergie inférieure à4W   Interface de surveillance Équipé d'un connecteur femelle DB9 fournissantdeuxinterface RS485 ; Débit en bauds de communication : 9600 bps   WDM

Convient pour: Radar à réseau phasé actif, plateforme de surveillance intégrée à basse altitude, contre-vol radio et contrôle aérien, cartes SDR ultra large bande (radio défini par logiciel),Un ordinateur spécial (ordinateur portable triproof), Système de répétition numérique global 1Spécifications techniques: Je ne veux pas. Nom de l'article Le secteur privé Les spécifications     Le système de télécommunications Le réseau de télécommunications LTE900-TX Le système de télécommunications est utilisé. Le système d'exploitation de l'appareil Le système de télécommunications est: Le système d'exploitation de l'appareil est: 1 Band Frequency 880 à 915 MHz 925 à 960 MHz 1710 à 1785 MHz 1805 à 1880 MHz 1920 à 1980 MHz 2110 à 2170 MHz 2 Largeur de bande 35 MHz 35 MHz 75 MHz 75 MHz 60 MHz 60 MHz 3 Perte d'insertion dans la bande ≤ 3,0 dB ≤ 3,0 dB ≤ 2,6 dB ≤ 3,0 dB ≤ 2,5 dB ≤ 1,5 dB 4 Résistance à l'écoulement ≤ 1,5 dB ≤ 1,5 dB ≤ 2,0 dB ≤ 2,0 dB ≤ 1,5 dB ≤ 0,8 dB 5 Rejet ≥ 90 dB @925-960MHz ≥ 95 dB @880-915MHz ≥ 95 dB @1805-1880MHz ≥ 100 dB @1710-1785MHz ≥ 100 dB @1920-1980MHz ≥ 95 dB @1805-1880MHz≥ 95 dB @2110-2170MHz ≥ 100 dB @1920-1980MHz 6 Isolement ≥ 95 dB 7 Résultats de la recherche ≤ 125 8 PleCl'apacité 10 W(Le taux moyen) 9 CcaractéristiqueJe suis...l'impédance 50Ω 10 Ttempérature -10°CJe ne sais pas.+ 60°C 11 Types de connecteurs SMA-femme 12 Taille ≤156 × 100 × 70 mm(Je vous en prie.) 13 Couleur Couleur grise 2.Diagramme de position de l'interface: Shenzhen ATNJ Communication Technology Co., Ltd., fondée en 2010, est une société qui intègre la recherche et le développement, la fabrication, les ventes et les services techniques.Il s'agit d'un fabricant professionnel de produits de radiofréquence (RF) avec une expérience mature.Les principaux produits comprennent des cartes de base numériques SDR développées sur mesure, des répéteurs de bande sélective numériques en fibre optique analogique/numérique de série de puissance LTE/NR (micro, moyenne, haute) et des systèmes DAS.modules de fréquences sans fil, les modules passifs, les réseaux publics et privés et les solutions technologiques de la station de base.la société assure divers services et projets d'exploitation et de maintenance de répéteurs RF et sans fil, systèmes DAS multibande, multi-sous-bande, multi-MIMO, centre de gestion de réseau à distance OAM, et fournitures pour les projets de couverture du signal intérieur et extérieur. Nous soulignons ici le service clé qui garantit notre engagement inébranlable: ①DAS actif: répétiteur hors-air, répétiteur de changement de fréquence, répétiteur de fibre optique et booster en ligne. ②. dans le module RF actif et ses pièces: LNA, PA, émetteur-récepteur optique, sélecteur de canal/bande, décalage de fréquence, tee de biais, PSU. ③Dans le boîtier, les modules et pièces RF passifs: multiplexeur, filtre, combinateur de canaux, jumper semi-rigide/flexible. ④. DAS passif: POI, combinateur multibande, combinateur hybride, séparateur, couplage, tapper, assemblage de câbles, antenne. ⑤. Développement et solutions personnalisées de la carte de base SDR (Software Defined Radio). ⑥La technologie radar et l'algorithme logiciel. ⑦Le système de contrôle électrique. ⑧Une solution de communication critique. ⑨. Solution BTS réseau public/privé.

                               Système répéteur à décalage de fréquence micro-ondes       Le répéteur à décalage de fréquence micro-ondes est un outil fondamental pour étendre les réseaux dorsaux micro-ondes. En recevant un signal sur une fréquence, en l'amplifiant et en le retransmettant sur une fréquence différente, il surmonte le problème critique de rétroaction inhérent à une simple amplification. Cette caractéristique, combinée à un gain élevé, à des antennes directionnelles et à une conception robuste, permet aux opérateurs de réseau de contourner les obstacles LOS et d'étendre de manière économique la couverture et la capacité sur des terrains difficiles, formant l'épine dorsale invisible des services de communication critiques.   Schéma   Principe de fonctionnement de l'unité d'extrémité proche (MU+RU) à conversion de fréquence RF/micro-ondes dans un système répéteur à décalage de fréquence micro-ondes -- La MU se compose d'une unité radiofréquence MU, d'une RU micro-ondes d'extrémité proche et d'une antenne micro-ondes. L'unité micro-ondes et l'unité RF sont connectées par un câble coaxial. Le mode d'alimentation de l'unité micro-ondes est le mode d'alimentation par câble coaxial.   Caractéristiques du produit : • Translation de fréquence : Reçoit un signal micro-ondes entrant sur une fréquence spécifique • Atténuation des auto-interférences : Le but principal du décalage de fréquence est d'éviter l'oscillation de rétroaction • Fonctionnement simplex : Fonctionne généralement dans une seule direction • Utilisation du spectre : Consomme des ressources spectrales supplémentaires car ils transmettent sur une fréquence différente de celle qu'ils reçoivent • Flexibilité de déploiement : Permet l'extension de la couverture dans les zones où l'installation directe de fibre ou de câble est difficile

Description des fonctions de chaque module du système   1. Antenne périodique log_1 Fréquence de bande: 25 MHz - 6000 MHz. Il est responsable de la transmission et de la réception de signaux radiofréquences. Il peut rayonner les signaux traités dans l'espace (pour la transmission),et capture également les signaux de radiofréquence dans l'espace (pour la réception), réalisant l'"interface aérienne" entre le signal et le monde extérieur.   2Commutateur RF Utilisé pour basculer le chemin du signal RF, il permet une sélection flexible du chemin de transmission du signal.le signal peut être dirigé vers différents modules de traitement, antennes, etc., permettant ainsi une configuration flexible des fonctions du système.   3. Ensemble d'amplificateurs 1 Amplifier le signal de sortie par radiofréquence pour augmenter la puissance du signal, s'assurer que le signal d'essai peut atteindre la plage de couverture et le niveau de puissance attendus,et optimiser la qualité du signal transmis.   4. LNA1 Effectuer une préamplification sur le signal reçu de l'antenne pour améliorer le rapport signal-bruit, permettant aux modules de traitement de signal ultérieurs de gérer le signal plus clairement et avec plus de précision.Ceci est couramment utilisé pour améliorer la réception de signaux faibles.   5. Antenne périodique log_2 Fréquence de bande: 400 MHz - 6 GHz. Cette partie est chargée de la transmission des signaux radiofréquences générés par le système (tels que les signaux d'interférence,les signaux de test) dans l'espace pour obtenir une couverture spatiale des signaux et agir sur les dispositifs cibles (tels que les aéronefs sans pilote).   6. Ensemble d'amplificateurs 2 Conformément aux exigences en matière d'interférence, le signal radiofréquence est amplifié pour augmenter sa puissance,s'assurer que le signal d'interférence ou le signal d'essai peut atteindre la plage de couverture et le niveau de puissance attendus, et répondant aux exigences en matière de résistance du signal pour des scénarios tels que "interférence (trouble)".   7. LNA1 Effectuer une préamplification sur les signaux reçus de l'antenne pour améliorer le rapport signal-bruit, permettant aux modules de traitement de signal ultérieurs de gérer les signaux plus clairement et avec plus de précision.Cette technique est souvent utilisée pour améliorer la réception de signaux faibles.   8. L'antenne périodique log_3 Fréquence de bande: 400 MHz - 6 GHz. Spécialement conçu pour recevoir des signaux radiofréquences, il peut capter avec précision des signaux dans une plage de fréquences spécifique,fournissant une entrée pour le module de détection et d'analyse du signalIl est couramment utilisé pour améliorer la capacité de réception des signaux cibles.   9. DTS_8T8R La carte de carte 8T8R du SDR est utilisée pour compléter les fonctions de détection et de traitement du signal.et le module de traitement du signal récepteur (détection et analyse du signal)Le module de contrôle des canaux (qui peut distribuer les signaux générés ou traités à différentes antennes, dispositifs de détection, etc.),pour répondre aux exigences des applications de signaux multicanal et multicanaux)Il a la fonction de détection et d'analyse du signal à large bande, qui peut détecter des paramètres tels que la fréquence, la puissance et les caractéristiques de modulation du signal.il peut être utilisé comme source d'excitation pour produire des signaux spécifiques, pour la détection de la qualité du signal, l'analyse des caractéristiques et la vérification des performances du système.   10- Renforcez l' ordinateur. En tant que "cerveau" du système, il permet le contrôle à distance, la configuration des paramètres et la gestion des processus de l'ensemble du système RF.il permet de régler les paramètres du module de génération de signal, contrôlant les chemins des commutateurs RF, accédant aux fonctions de détection et d'analyse et présentant les données d'état et de signal du système, ce qui facilite la gestion du fonctionnement du système par les opérateurs.
